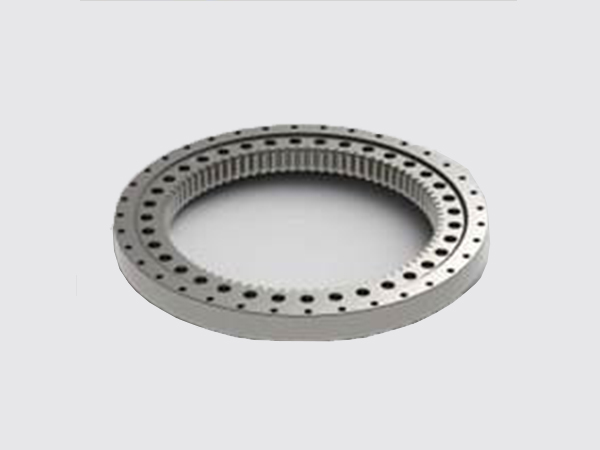

轉盤軸承主要由座圈、軸圈、滾動體、隔離塊等四大部件構成，其核心部件利用了回轉支承，能夠同時承受軸向力、徑向力等。轉動軸承主要是將機器的上、下部緊密連接，用以支撐機器上部重量與機器工作過程中產生的強大負荷，保證機器上部相對于下部旋轉。隨著經濟的發(fā)展，轉盤軸承在工業(yè)域中的應用越來越廣泛。因此，宜陽龍馬軸承的工作人員建議大家掌握更多更面、更詳細的轉盤軸承加工工藝流程，意義重大。
  轉盤軸承的加工工藝：
  鍛件毛坯檢查

  加工前需將毛坯材質、鍛后狀態(tài)等情況部了解清楚（通常為正回火狀態(tài)，并仔細、面了解鍛件合格證與材質書）。認真檢查毛坯有無疊層、裂紋等不足。在毛坯外形大小的測量過程中，也應認真測定毛坯高度、內外徑計算加工余量等，估算出車削加工分刀次數。

  車削加工

  （1）粗車。依照車削工藝圖紙來完成粗車加工，切削速度、切削量等均需嚴格依照加工工藝規(guī)定制定。
  （2）粗車時。軸承零件粗車工作結束后，需使用三點支承，并平放，時時間不得低于 48h,此時間段后方可進行精車加工。
  （3）套圈精車時，切削速度需保持 6-8 轉 /min,切削量需保持在 0.3-0.5mm.
  （4）成型精車。軸承零件到成型精車后，為了避免零部件嚴重變形，還應將零件固定夾緊，在把裝置松開，讓零件處在無受力狀態(tài)，車削速度應保持在 8 轉 /min,切削量應定為0.2mm.
  （5）減少熱處理后變形。車削加工過程中定要進行成對加工，即滾道背靠背加工，在熱處理前無需切斷，直接熱處理后切斷成型。
  （6）磨加工，軸承內外圈經過熱處理等系列措施，即可實施磨加工工序。
  鉆孔
  （1）劃線。準確測量零部件外型尺寸后，則應根據圖紙規(guī)定的尺寸情況來完成劃線、定位等工序，每孔相互差不得超過3%.
  （2）鉆孔。根據圖紙實際內容對劃線尺寸進行檢測，保證尺寸無誤，在完成終的鉆孔工序，分體轉盤軸承安裝孔需給予組合加工，孔與孔之間存在的誤差不可超過 5%.
  熱處理
  （1）滾道表面淬火。軸承滾道表面高頻淬火，硬度不可在 55HRC 以下，硬化層深度不可低于 4mm,軟帶寬度不可低于 50mm,此過程中，需在對應處用“S”符號標記出（若客戶明確指出需滲氨、碳氨共滲，則應嚴格按照客戶需求而定。
  （2）回火加工。軸承套圈中頻淬火時間與溫度均有要求。通常情況下，需在 200℃的溫度中淬火 48h 才能出爐，方可保證內應力完消失。
  磨削加工
  （1）粗磨。選擇合適的砂輪來完成磨削，并將線速度嚴格控制在 1500 轉 /min,避免滾道燒傷。同時磨削深度不可高出 1mm.
  （2）精磨。通過顆粒度 46°或 60°樹脂砂輪磨削，磨削量不得超過粗磨加工，光潔度應符合圖紙規(guī)定等要求。
  滾、銑加工
  含有內外齒的轉盤軸承，在磨削加工之后還應滾銑齒加工工序，并嚴格按照加工工藝加工，加工精度應盡可能超過8。
  齒形加工
  在通常情況下齒圈材料多為調質鋼，精度等多超過8，并給予粗、精滾齒加工。利用粗、精滾齒加工時，粗滾齒到精滾齒留量多為 0.5-0.6mm,而切削速度多為 15-20m/min,粗滾齒進給量多為 0.5-2.0mm/r,精滾齒進給量多為 0.6-5mm/r.同時，設計過程中，輔助支承應將齒圈的面視作定位基準，提升加工精度。
  總之，隨著科技的發(fā)展，轉盤軸承的應用越來越廣泛，重視轉盤軸承的加工注意事項，掌握轉盤軸承加工工藝流程，對實現我社會經濟可持續(xù)發(fā)展意義重大。
